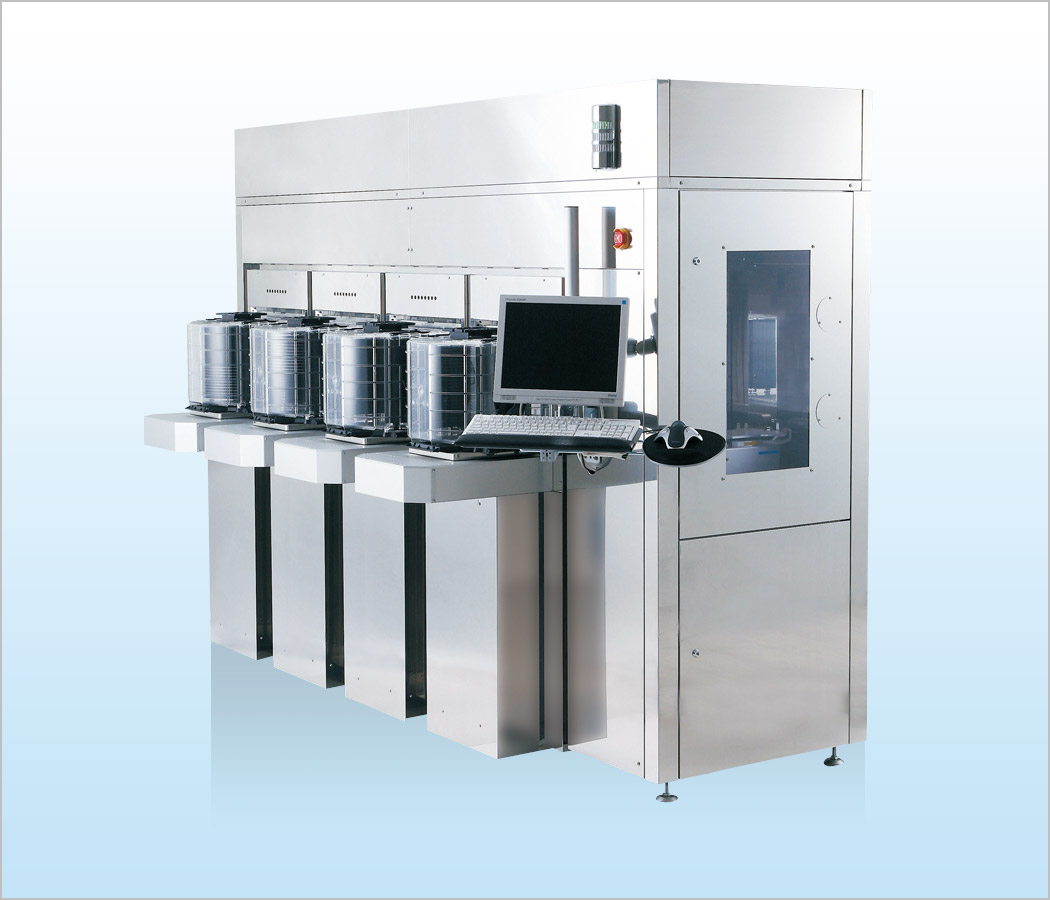

SORTER SYSTEM (4ポートインラインタイプ 600枚/h)ソーターシステム
製品特徴
300 mmウェーハをFOUPカセットより取出し、振り分けを行います。
振り分けのパターンは任意に設定でき、お客様の仕様に対応した振り分けが可能です。
振り分け以外にも装置のローダ/アンローダとして使用できます。
搬送ロボットは水平多関節型を2台使用することにより、走行軸なしで4FOUPに対応し、1台のアライナでアライメントを行います。
- 高スループット (600枚/h)
- 搬送ロボットはエリア制御を行い、スムーズかつスピーディに搬送可能
- IDリーダ搭載によりウェーハのID読取が可能 (表裏対応はオプション)
標準仕様
| 対象キャリア | 300 mm FOUP (25枚) SEMI E47.1, E62準拠品 |
|---|---|
| 対象ウェーハ | 300 mmシリコンウェーハ 厚さ775µm |
| スループット | 600枚/h |
| クリーン度 | ISOクラス2 (FFU搭載時) |

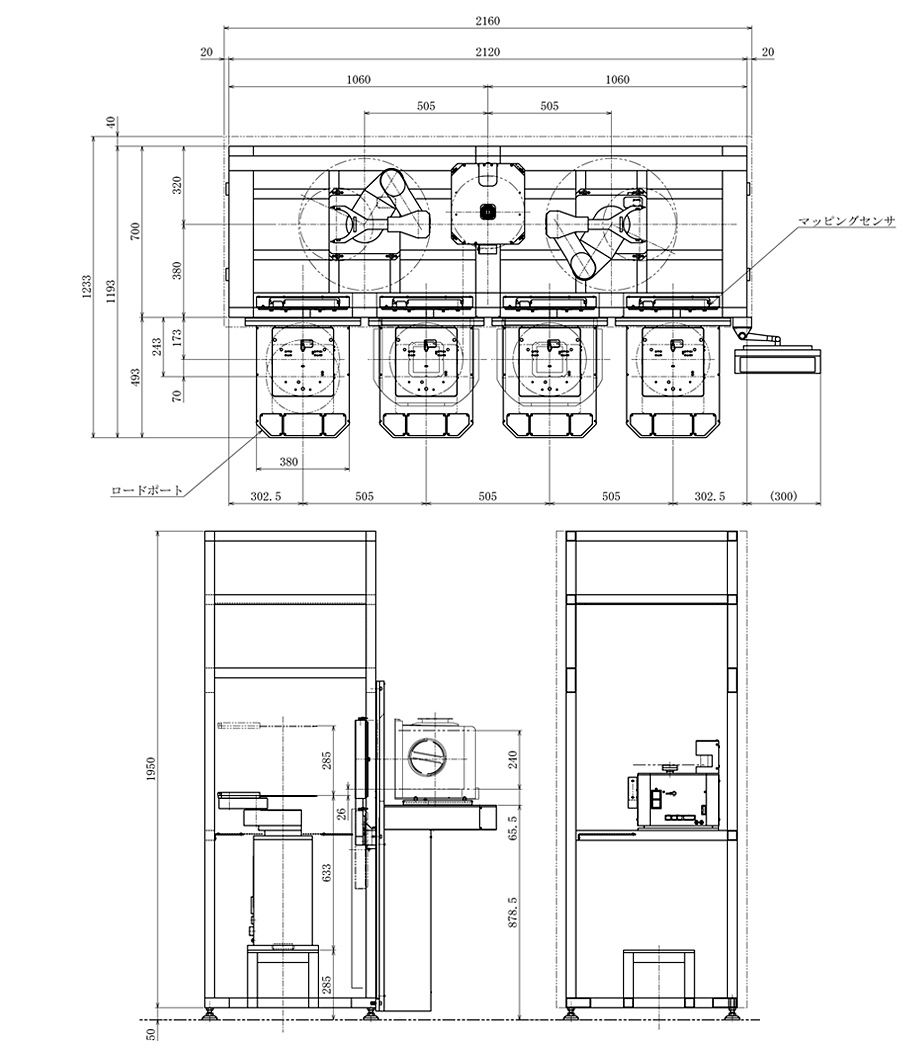

| 外形寸法 | W 1233x D 2160 x H 2000 |
| 質量 | 約800 kg |
| ユーティリティ | 電源：単相 AC200V±15% 15A ドライエア：0.7MPa〜0.4MPa 真空：-60kPa以上 |
オプション
その他のオプション
※仕様により上記ティーチングボックスが使用できない場合があります。
